Descripción del cable de conexión de fibra óptica
|
|
Cable de conexión de fibra óptica
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1M o solicitud del cliente
|
|
|
|
Temperatura de almacenamiento
|
|
Las siglas SC, LC, FC y ST hacen referencia a los tipos de conectores ópticos más habituales en aplicaciones FTTH y redes de datos.En cuanto a la terminología PC/UPC/APC, se refiere al tipo de pulido que se aplica al terminal óptico (virola) que hace posible que los pulsos de luz láser atraviesen dos fibras ópticas.
Entonces, por ejemplo, un pigtail FTTH típico con un conector SC/APC se refiere a un conector SC con un pulido APC.
Antes de empezar: Una buena práctica es mantener limpias las puntas de las férulas para optimizar el enlace óptico.Si el conector se ensucia, se debe utilizar un limpiador de conectores ópticos para eliminar el polvo y las manchas.
Diagrama de un conector de fibra óptica tipo SC típico
Detalle de un conector óptico SC (Conector Subscriptor o Conector Cuadrado)
* “SC” significa... Suscriptor Connector o Square Connector
* Una breve historia: Desarrollado por Nippon Telegraph and Telephone, se ha convertido en el más popular debido a sus costos de producción decrecientes.
* Características: Montaje rápido de empujar y tirar.Es compacto, lo que permite una gran densidad de conectores por instrumento.Se utiliza en FTTH, telefonía, CATV, etc.
* Características ópticas: Para fibras monomodo y multimodo.Pérdidas de 0,25 dB.

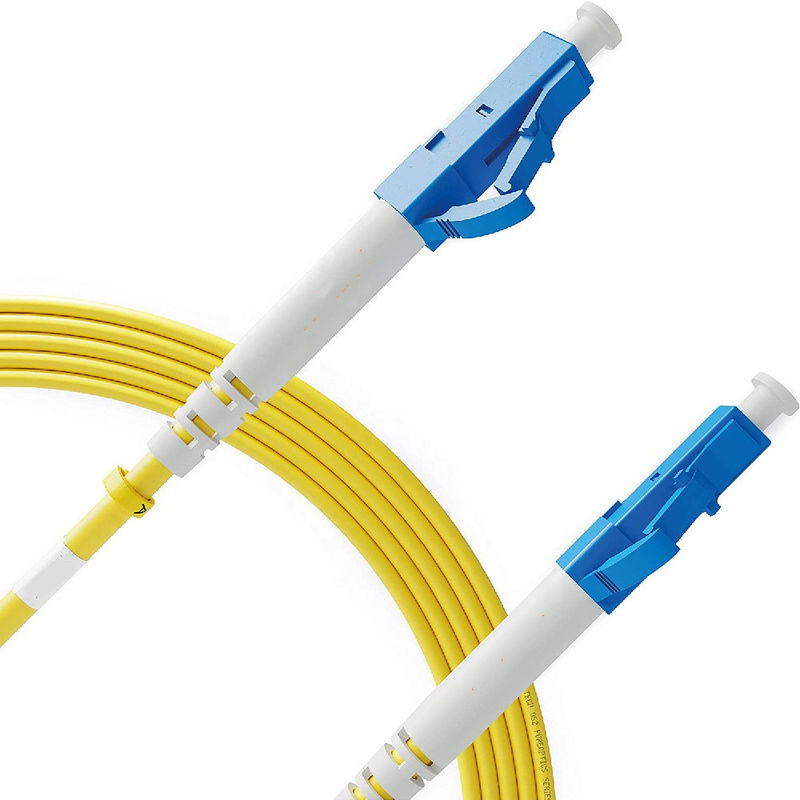

Detalle de un conector óptico LC (Lucent Connector o Little Connector)
* “LC” significa... Lucent Connector o Little Connector.
* Una breve historia: Desarrollado por Lucent Technologies y lanzado en 1997.
* Características: Racor push-and-pull (recuerda a un RJ45).Más seguro y compacto que el tipo SC, permitiendo aún más densidad de conectores en racks, paneles y FTTH.
* Características ópticas: Para fibras monomodo y multimodo.Pérdidas de 0,10 dB.
Detalle de un conector óptico FC (Ferrule Connector)
* “FC” significa conector de férula.
* Breve historia: Fue el primer conector óptico que utilizó una férula de cerámica, desarrollado por Nippon Telephone and Telegraph.Su uso es cada vez menos común en favor de los conectores SC y LC.
* Características: El racor atornillado del conector es a prueba de vibraciones;por lo tanto, se utiliza en aplicaciones bajo movimiento.También se utiliza en instrumentos de precisión (como OTDR) y es muy popular en CATV.
* Características ópticas: Para fibras monomodo.Sus pérdidas de inserción alcanzan los 0,3 dB.
Pulido de virolas de fibra óptica: PC, UPC y APC
* CP: Contacto Físico.La férula está biselada y acabada en una superficie lisa.Esto evita espacios vacíos entre las virolas de los conectores que se acoplan y consigue pérdidas de inserción entre -30 dB y -40 dB.Su uso está cayendo cada vez más.
* UPC: Contacto Ultra Físico.Son similares a los conectores de PC, permitiendo disminuir las pérdidas de retorno hasta un margen entre -40 y -55 dB gracias a la curva más pronunciada del bisel.La tendencia actual es usarlo en plazos para permitir que los operadores realicen pruebas de redes, por ejemplo, utilizando un OTDR.
* APC: Contacto Físico Angular.La férula termina en una superficie lisa con un ángulo de 8 grados, lo que lo convierte en el conector que logra un mejor enlace óptico porque reduce las pérdidas de retorno hasta -60 dB, lo que permite aumentar el número de usuarios en fibras monomodo.Por esta razón, junto con sus costos de fabricación en constante disminución, APC se ha convertido en el tipo de pulido más utilizado.
Embalaje y Entrega
Solicitud
Sobre nosotros
Guangzhou Jingchang Wire & Cable Co.,LTD es un fabricante líder de cables en guangzhou, China, la compañía reunió a un grupo de altos funcionarios nacionales y extranjeros.
Jinchang tiene 15 años de historia.En la actualidad, tenemos 1 fábricas en China.El área total es de 12000 metros cuadrados, 10 líneas de producción.Las fábricas emplean a 200 personas para producir productos de red.
Preguntas más frecuentes
P1: ¿Eres una empresa comercial?metrocompañía ometrofabricante?
somos un profesionalmetrofabricante que produce cometrometroCable de comunicación, como UTP/FTP/SFTP cat5,cat5e,cat6,cat7, cable de conexión, cable coaxial, cable de alimentación, etc.Cuando tenga un viaje a China, no dude en contactarnos para recogerlo en el aeropuerto y darle la bienvenida.metroe para visitar nuestra fábrica.
P2: ¿Por qué elegirnos? ¿Cuál es su ventaja?
Nuestra fábrica se estableció en 2011, ubicada en el distrito de Baiyun, ciudad de Dongguan.Producir varios cables paramescon más de 9 años de experiencia. Puede obtener productos de calidad garantizada y una excelente experiencia de compra parametro¡a nosotros!
Productos de calidad: Materia prima de alta calidadmetromaterial
Cometroprecio petitivo: precio de fábrica
Equipo originalMETROservicio: oferta y bienvenidametroy OEMETROServicio
Servicio atento: respuesta rápida en 24 horas
entrega rápida timetroe: Plan de producción estricto y fecha de entrega.
